板结构图标注基本规则
板结构图标注规则在不同情况下有所区别。今天小编要介绍的就是板结构图标注的标准格式，从板类型代号开始，讲解板厚注写、贯通纵筋配置、支座原位标注等方面的具体要求，还有轴网转折或向心布置时坐标方向的处理方法。感到兴趣的小伙伴们和小编一起来看一下吧
板结构图的标注通常遵循以下规则：
标注内容：包括板代号序号、板厚、上下部贯通纵筋等信息。
板结构平面坐标方向：
当两向轴网正交时，图面从左至右为X向，从下至上为Y向。
当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。
当轴网向心布置时，切向为X向，径向为Y向。
板块编号：板类型及代号，如楼面板（LB）、屋面板（WB）、悬挑板（XB）。
板厚注写：
注写为`h=xxx`（垂直于板面的厚度）。
当悬挑板端部改变截面厚度时，用斜线分隔根部与端部的高度值，如`h=xxx/xxx`。
当设计已在图注中统一标明板厚时，此项可不注。
板贯通纵筋：
下部用`B`代表，上部用`T`代表。
X向贯通纵筋以`X`打头，Y向贯通纵筋以`Y`打头。
两向贯通纵筋配置相同时以`X Y`打头。

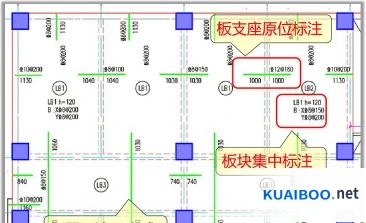

板支座原位标注：
注写板支座上部非贯通纵筋和悬挑板上部受力钢筋。
非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。
板带集中标注
代表钢筋在这个范围内是通长的。
板带的原位标注
注写附加非通长筋，包括板带宽度、伸出的长度、钢筋级别、直径和间距。
贯通筋与非贯通筋的排布
集中标注为贯通筋，原位标注为非贯通筋。
以上是板结构图标注的基本规则，具体标注内容可能会根据工程要求和图集规定有所不同。在实际操作中，应遵循最新的建筑规范和设计标准进行标注
